طراحی و مونتاژ تابلو برق فرآیندی حیاتی در هر سیستم الکتریکی است که مستقیما بر ایمنی، عملکرد و طول عمر تجهیزات تاثیر میگذارد. تابلوهای برق قلب تپنده توزیع و کنترل انرژی در ساختمانها، کارخانجات و تاسیسات صنعتی هستند. طراحی نادرست یا مونتاژ غیراصولی میتواند منجربه حوادث فاجعهبار مانند آتشسوزی، انفجار یا برقگرفتگی شود. این راهنما اصول کلیدی طراحی و مونتاژ انواع تابلوها را با تمرکز بر استانداردها و ایمنی ارائه میدهد.
تابلو برق چیست و چرا اهمیت دارد؟
تابلو برق یک محفظه فلزی یا پلاستیکی است که تجهیزات کنترل، حفاظت و توزیع جریان الکتریکی را در خود جای میدهد. این تجهیزات شامل کلیدهای مینیاتوری، کنتاکتورها، رلهها، ترانسفورماتورهای کنترل، شینهها و ترمینالها میشوند. وظیفه اصلی تابلو برق، دریافت انرژی از منبع تغذیه اصلی و توزیع ایمن و کنترلشده آن به مدارهای فرعی است. در یک تابلو برق صنعتی، این فرآیند با پیچیدگی بسیار بیشتری انجام میشود تا نیازهای ماشینآلات سنگین و سیستمهای اتوماسیون تامین شود. طراحی دقیق و مونتاژ اصولی، تضمینکننده عملکرد پایدار و جلوگیری از توقفهای ناگهانی تولید است.
اصول اولیه طراحی نقشه تابلو برق
مهمترین مرحله در فرآیند ساخت تابلو برق، طراحی نقشه آن تابلو برق است. این نقشه باید تمام جزئیات فنی ازجمله نوع و ظرفیت تجهیزات، مسیر سیمکشی، ابعاد شینهها و محل قرارگیری قطعات را مشخص کند. در طراحی نقشه، محاسبات دقیق بار الکتریکی هر مدار، انتخاب کلیدهای حفاظتی مناسب (MCB, MCCB, ACB) و درنظر گرفتن آیندهنگری برای توسعه سیستم ضروری است. استفاده از نرمافزارهای تخصصی مانند EPLAN یا AutoCAD Electrical، دقت و سرعت طراحی و مونتاژ را بهشدت افزایش میدهد. نقشه استاندارد باید توسط مهندس برق تایید و با استانداردهای ملی و بینالمللی (مانند IEC 60439 یا VDE 0660) مطابقت داشته باشد.
مونتاژ تابلو برق: از تئوری تا عمل
مونتاژ تابلو برق مرحلهای است که در آن طراحی نقشه به یک محصول فیزیکی و کاربردی تبدیل میشود. این فرآیند نیازمند دقت فنی، رعایت اصول ایمنی و استفاده از ابزار و مواد استاندارد است. طراحی و مونتاژ صحیح، تفاوت بین یک سیستم قابلاعتماد و یک منبع خطر بالقوه را تعیین میکند. در این مرحله، تمام قطعات براساس نقشه در محفظه تابلو نصب و به یکدیگر متصل میشوند. کیفیت مونتاژ مستقیما بر عملکرد، قابلیت اطمینان و ایمنی تابلو برق در طول عمر مفید آن تاثیر میگذارد.

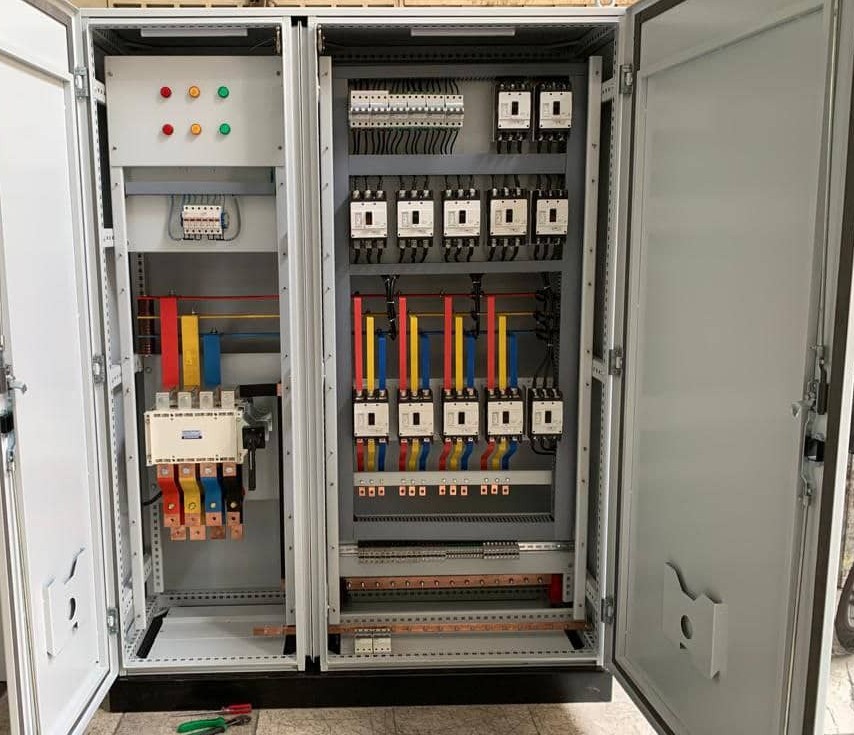

مراحل کلیدی مونتاژ تابلو برق صنعتی
مونتاژ یک تابلو برق صنعتی با پیچیدگیهای خاص خود همراه است. ابتدا محفظه تابلو (کابین و یا اسکلت) براساس ابعاد مورد نظر طراحی و سوراخکاری میشود. سپس ریلهای DIN برای نصب تجهیزات مداری و شینههای اصلی برای توزیع فازها، با دقت در کابین نصب میگردند. تجهیزات حفاظتی و کنترلی مانند کلیدهای اتوماتیک، کنتاکتورها و رلهها بر روی ریلها DIN قرار گرفته و محکم میشوند. مرحله بعد، سیمکشی دقیق و منظم مطابق نقشه است. سیمها با استفاده از کانکتورهای مناسب به ترمینالها متصل شده و با بستهای پلاستیکی یا کانالهای سیمآرایی منظم میشوند. در نهایت، برچسبگذاری دقیق تمام مدارها و ترمینالها برای شناسایی آسان در هنگام بهرهبرداری و تعمیرات انجام میشود. هر مرحله نیازمند بازرسی و تست است.

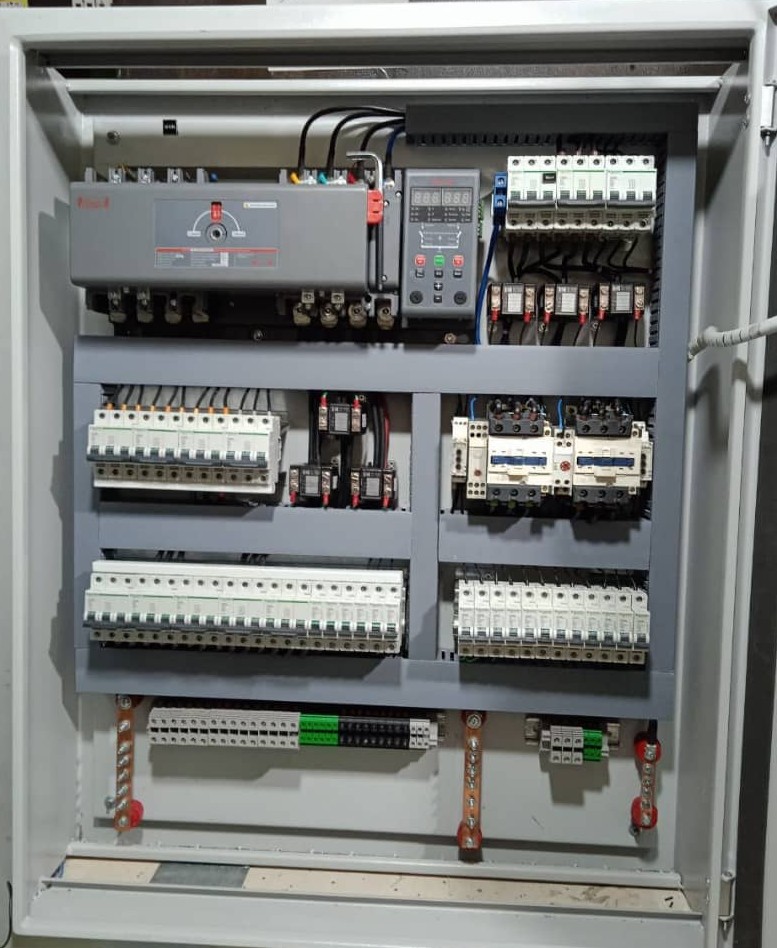

تفاوتهای کلیدی در طراحی و مونتاژ تابلوهای ساختمانی و صنعتی
طراحی و مونتاژ تابلوهای ساختمانی و صنعتی تفاوتهای بنیادین دارند که ناشی از تفاوت در نوع بار، محیط کاری و الزامات ایمنی است. تابلوهای ساختمانی (توزیع) عمدتا برای بارهای روشنایی و پریزهای خانگی یا تجاری طراحی میشوند. در مقابل، تابلو برق صنعتی باید بارهای سنگین موتوری، سیستمهای کنترل پیچیده و شرایط محیطی سخت مانند گردوغبار، رطوبت یا مواد شیمیایی را تحمل کند. این تفاوتها مستقیما بر انتخاب نوع محفظه (IP Rating)، ظرفیت کلیدها، نوع سیمکشی و تجهیزات حفاظتی تاثیر میگذارد. طراحی نقشه برای تابلوهای صنعتی نیازمند دانش فنی عمیقتر و رعایت استانداردهای سختگیرانهتر است.

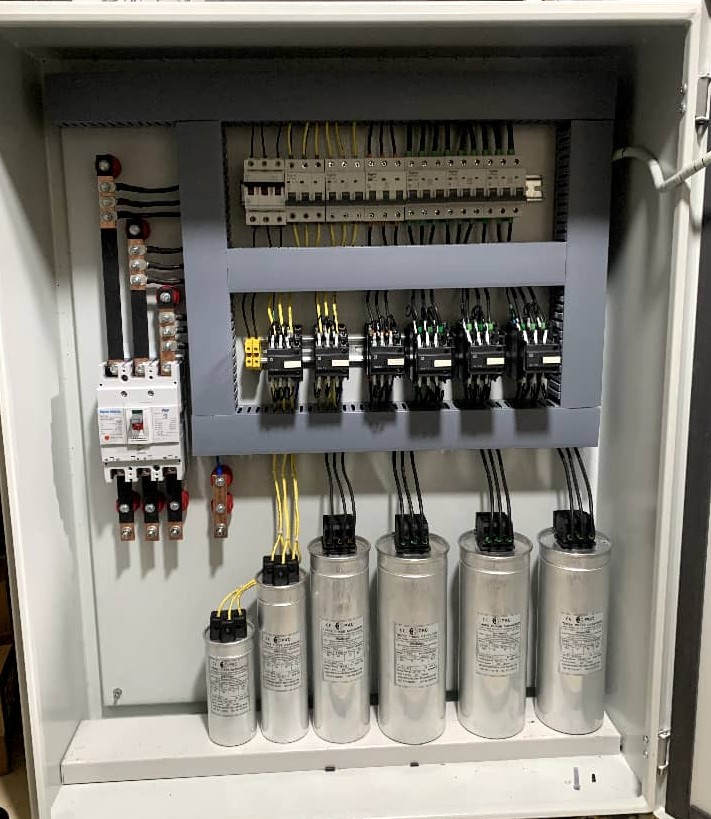

الزامات ایمنی در طراحی و مونتاژ تابلو برق
ایمنی مهمترین جنبه در طراحی و مونتاژ تابلو برق است. رعایت اصول ایمنی از ابتدای طراحی تا مرحله نهایی مونتاژ ضروری است. استفاده از محفظه با درجه حفاظت (IP) مناسب برای محیط نصب، اتصال صحیح سیم ارت (زمین) به تمام قطعات فلزی و بدنه تابلو، و رعایت فاصلههای عایقبندی (Creepage and Clearance) بین قطعات تحت فاز و بدنه، الزامی است. در طراحی نقشه باید راههای دسترسی ایمن برای تعمیرات و عیبیابی پیشبینی شود. همچنین، استفاده از تجهیزات حفاظتی با ظرفیت قطع مناسب (Breaking Capacity) برای جلوگیری از انفجار در هنگام اتصال کوتاه حیاتی است. تستهای عایقی (Megger Test) و تست اتصال کوتاه پس از مونتاژ، صحت عملکرد و ایمنی تابلو برق را تایید میکند.
نقش استانداردها در کیفیت تابلو برق
استانداردها، چارچوب فنی و قانونی برای طراحی و مونتاژ تابلوهای برق هستند. رعایت استانداردهای ملی (مانند مبحث ۱۳ مقررات ملی ساختمان ایران) و بینالمللی (مانند IEC 61439) تضمینکننده ایمنی، کیفیت و قابلیت اطمینان تابلو برق است. این استانداردها الزامات دقیقی درمورد طراحی نقشه، انتخاب مواد، روشهای مونتاژ، تستهای نهایی و برچسبگذاری تعیین میکنند. برای یک تابلو برق صنعتی، استانداردهای سختگیرانهتری درمورد مقاومت مکانیکی، عملکرد در شرایط محیطی خاص و حفاظت در برابر تماس تصادفی وجود دارد. تولیدکنندگان معتبر، محصولات خود را براساس این استانداردها طراحی و تست میکنند و گواهینامههای معتبر ارائه میدهند.
مشکلات رایج در مونتاژ غیراصولی تابلو برق
مونتاژ غیراصولی تابلو برق میتواند منجربه مشکلات جدی و خطرناک شود. یکی از اشتباهات رایج، استفاده از سیمهای با مقطع نامناسب برای جریان عبوری است که باعث گرمایش بیشازحد و آتشسوزی میشود. اتصال شل ترمینالها نیز منجربه ایجاد قوس الکتریکی، ذوب شدن پلاستیک و اتصال کوتاه میشود. عدم رعایت فاصلههای عایقبندی بین قطعات، خطر برقگرفتگی یا اتصال فاز به بدنه را افزایش میدهد. در طراحی و مونتاژ غیراصولی، ممکن است از تجهیزات حفاظتی با ظرفیت نامناسب استفاده شود که در هنگام خطا عمل نکرده و باعث آسیبهای جدی به تجهیزات و حتی انسانها میشود. سیمکشی بههمریخته و بدون برچسب، عیبیابی و تعمیرات را بسیار دشوار و زمانبر میکند.
نتیجهگیری: اهمیت تخصص در طراحی و مونتاژ تابلو برق
طراحی و مونتاژ تابلو برق فرآیندی پیچیده و تخصصی است که نیازمند دانش فنی عمیق، دقت عمل و تعهد به رعایت اصول ایمنی و استانداردها است. از یک تابلو برق ساختمانی ساده تا یک تابلو برق صنعتی پیچیده، هرکدام نیازمند طراحی نقشه دقیق، انتخاب مواد و تجهیزات باکیفیت و مونتاژ اصولی هستند. سرمایهگذاری بر روی طراحی و مونتاژ حرفهای، نهتنها ایمنی بلکه کارایی، قابلیت اطمینان و طول عمر سیستم الکتریکی را هم تضمین میکند. هرگز در این زمینه صرفهجویی نکنید و همواره از خدمات متخصصان مجرب و شرکتهای معتبر استفاده کنید. ایمنی و عملکرد صحیح سیستم الکتریکی شما، مستقیما به کیفیت طراحی و مونتاژ تابلو برق آن وابسته است.
